商品の詳細:
|

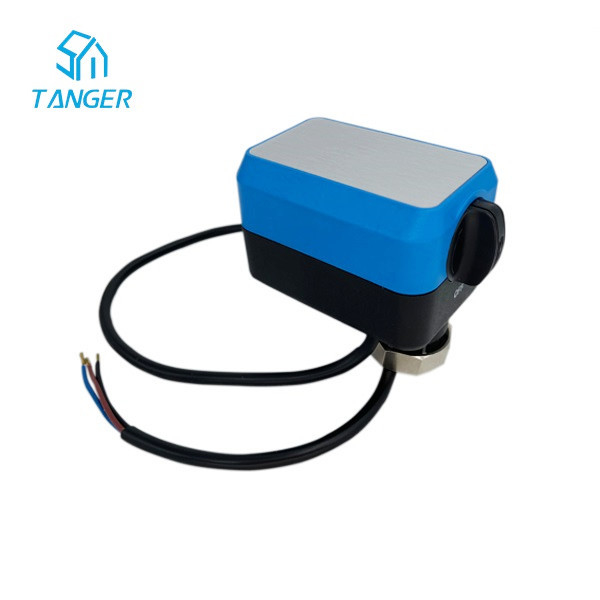

| 製品名: | 球弁のアクチュエーター | 適用: | HVAC制御 |
|---|---|---|---|
| 材料: | プラスチック | 保証: | 1年 |
| トルク: | 4nm | 走行時間: | 15S |
| ハイライト: | 自動弁のアクチュエーター,手動アクチュエーター,24v床暖房のアクチュエーター |
||
電気弁のアクチュエーターは弁の開始そして閉鎖を制御する。それらは異なったタイプの球弁および蝶弁を含む弁を線形か回転式動きおよび仕事に、与えてもいい。
| 型式番号 | ZEA230K02 |
| 機能 | 3-wire単独制御 |
| 電源 | 230VAC |
| パワー消費量 | 3.5W |
| 頻度 | 50/60Hz |
| 走行時間 | 15s |
| トルク | 4Nm |
| 保護レベル | IP42 |
| 打撃 | 5.5m |
| 押し出しなさい | 100N |
配線図
使用されるべきタイプのvlaves
| 設置タイプ | 型式番号 | 糸 | 流量係数Kvs | 価値標準圧力MPa | 止められた圧力相違MPa | 中型の温度 |
| ナットの土台 | BV20-A3 | 3/4" | 7.24 | 1.0 | 0.1 | 5-100°C |
| BV20-ST1 | 3/4" | 9.30 | 1.0 | 0.1 | 5-100°C | |
| BV25-A2 | 1" | 8.70 | 1.0 | 0.1 | 5-100°C | |
| 縦の出版物の方法 | VB19F20A | 3/4" | 9.78 | 1.0 | 0.1 | 5-100°C |
| VB19F20B | 3/4" | 9.78 | 1.0 | 0.1 | 5-100°C | |
| スナップ アセンブリ | VB18F20B | 1/2」 | 9.86 | 1.0 | 0.1 | 5-100°C |
| VB18F20A | 1/2」 | 9.86 | 1.0 | 0.1 | 5-100°C | |
| U字型押し棒 | ||||||
設置ノート
最終的な制御装置のどのサービス仕事でも遂行される前に、電源からのロータリー・アクチュエータを隔離することは必要である（電気ケーブルの必要ならばプラグを抜くことによって）。かかわっているまた配管システムの部分のどのポンプでも転換しなければなり、適切なスライド弁は閉まった（全部品が最初に冷却するようにすることは必要ならば包囲された圧力レベルにシステム圧力を減らすことを割り当て、）。
システムは球弁まで整備するために戻ってはならないし、ロータリー・アクチュエータは指示に従って正しく組立て直され、パイプラインは専門的に訓練された人員によって補充された。
